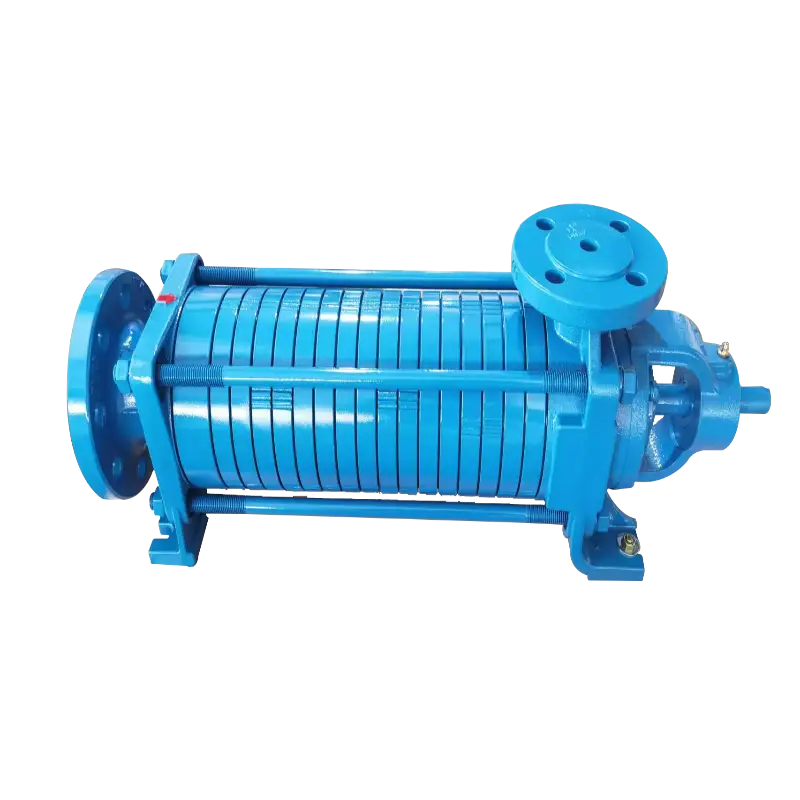

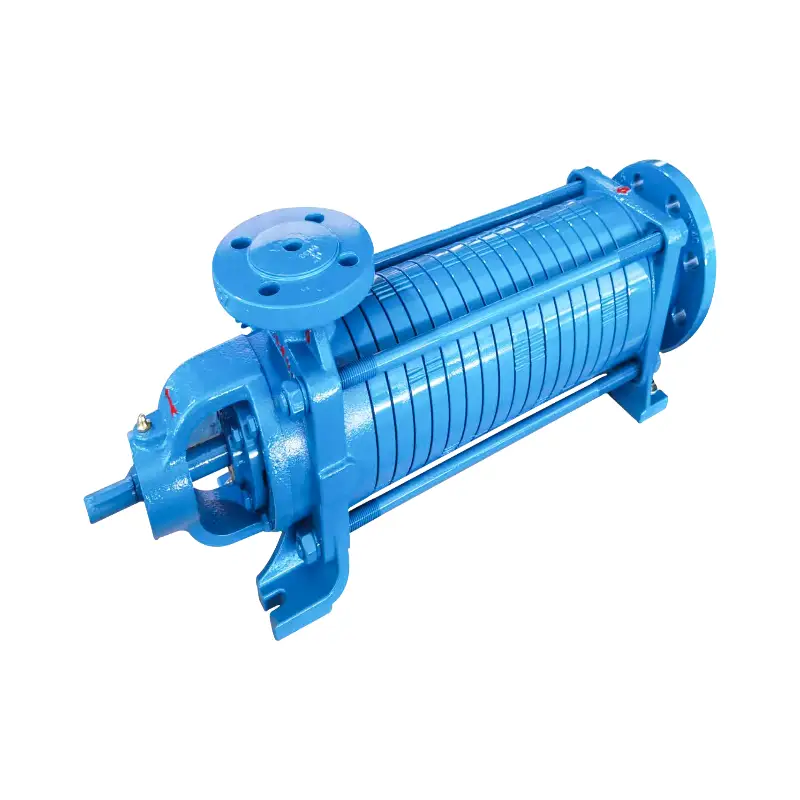

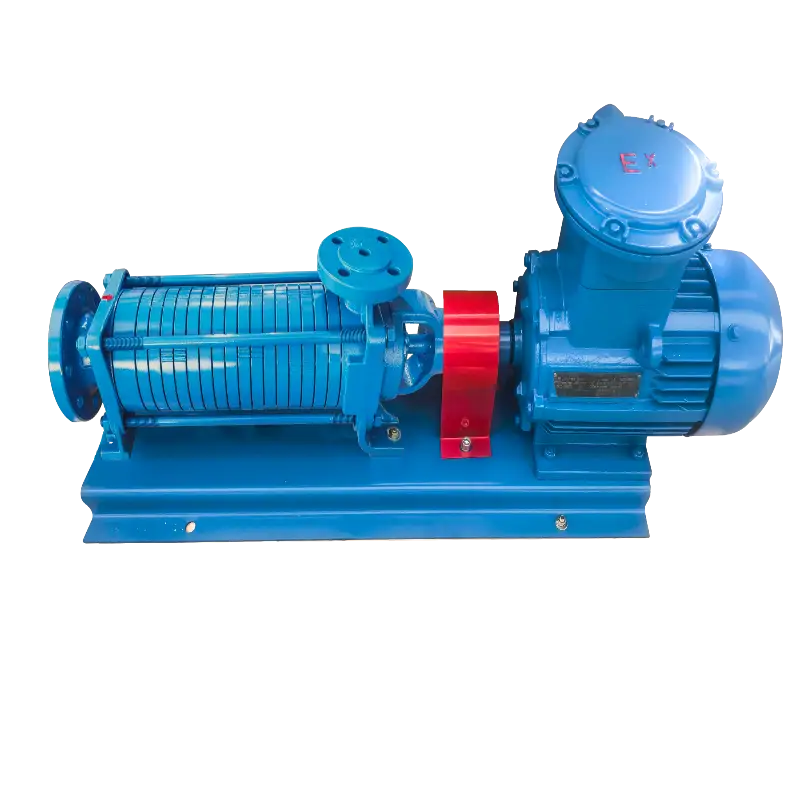

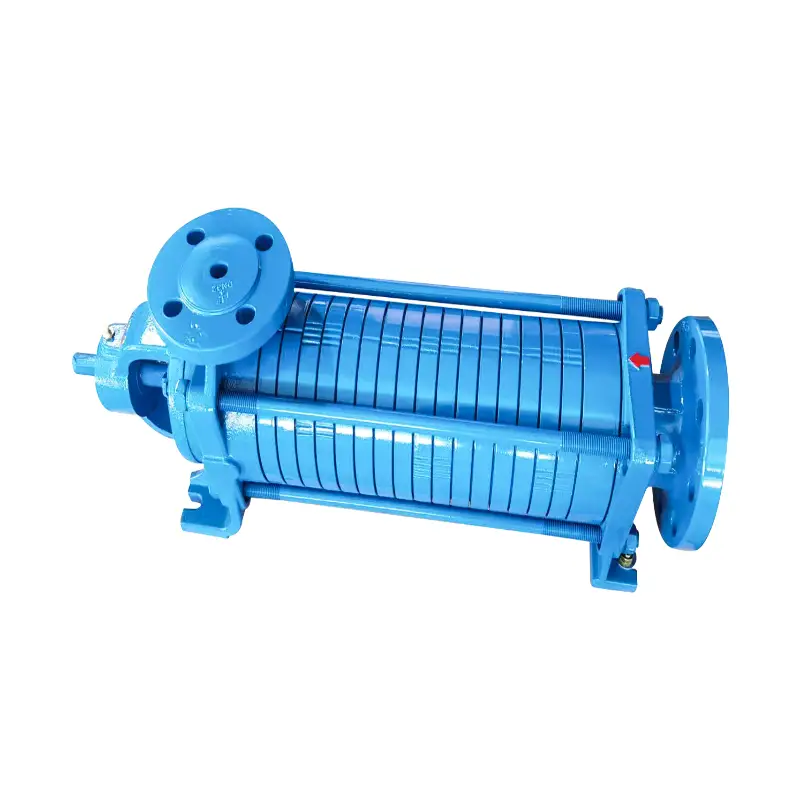

ఈ lpg మల్టీస్టేజ్ పంప్ అనేది క్షితిజ సమాంతర డిజైన్ మరియు 8 దశలతో కూడిన సెంట్రిఫ్యూగల్ ఫ్లో-ఛానల్ పంపు. ఇది బాహ్య శీతలీకరణ లేకుండా యాంత్రిక ముద్రను స్వీకరిస్తుంది. చూషణ ముగింపులో ప్రీ-కంప్రెషన్ టర్బైన్తో అమర్చబడి, ఈ lpg మల్టీస్టేజ్ పంప్ తక్కువ NPSH పరిస్థితులలో అద్భుతంగా పని చేస్తుంది, అధిక ప్రవాహ రేటు మరియు అధిక పీడనాన్ని అందిస్తుంది.
పంప్ నాలుగు ప్రధాన భాగాలను కలిగి ఉంటుంది: మద్దతు విభాగం, డ్రైవ్ విభాగం, బేరింగ్లు మరియు సీలింగ్ భాగాలు. మద్దతు విభాగం ఇన్లెట్ సపోర్ట్ ఫ్రేమ్, అవుట్లెట్ సపోర్ట్ ఫ్రేమ్, ఫ్రంట్ గైడ్ వేన్ స్లీవ్ అసెంబ్లీ, గైడ్ వేన్ బాఫిల్, గైడ్ వేన్ స్లీవ్ అసెంబ్లీ, అవుట్లెట్ కనెక్టర్, కవర్ మరియు బేరింగ్ హౌసింగ్తో కూడి ఉంటుంది - అవుట్లెట్ కనెక్టర్ ప్రతి విభాగాన్ని బిగించడానికి టై బోల్ట్లను ఉపయోగించి పని చేసే గదిని ఏర్పాటు చేస్తుంది. డ్రైవ్ విభాగం డ్రైవ్ షాఫ్ట్, ఫ్రంట్-స్టేజ్ ఇంపెల్లర్, కాపర్ ఇంపెల్లర్ మరియు సమాంతర కీలను కలిగి ఉంటుంది - సెంట్రిఫ్యూగల్ ఫోర్స్ను ఉత్పత్తి చేయడానికి షాఫ్ట్ కీ ద్వారా ఇంపెల్లర్ను డ్రైవ్ చేస్తుంది. బేరింగ్లలో ఫ్రంట్ గైడ్ వేన్ స్లీవ్ బేరింగ్లు, గైడ్ వేన్ స్లీవ్ బేరింగ్లు మరియు రోలింగ్ బేరింగ్లు ఉన్నాయి. సీలింగ్ భాగాలు O-రింగ్లు మరియు మెకానికల్ సీల్స్తో రూపొందించబడ్డాయి.
పరామితి క్రింది విధంగా ఉంది.
|
భ్రమణ దిశ |
డ్రైవ్ షాఫ్ట్ ముగింపును ఎదుర్కొంటున్నప్పుడు అపసవ్య దిశలో |
|
గరిష్ట పని ఒత్తిడి |
2.8 Mpa |
|
వేగం |
1450 rpm |
|
శక్తి |
5.5kw,380V |
|
పరిసర ఉష్ణోగ్రత |
-20°C నుండి 60°C |
|
వేదిక |
8 |
ఈ ఎల్పిజి మల్టీస్టేజ్ పంప్ 8-స్టేజ్ ఇంపెల్లర్లతో క్షితిజసమాంతర డిజైన్ను కలిగి ఉంది, హై హెడ్ మరియు పెద్ద ఫ్లో అవుట్పుట్ను అందిస్తుంది. మెకానికల్ సీల్కు అదనపు శీతలీకరణ వ్యవస్థ అవసరం లేదు, సంస్థాపన మరియు నిర్వహణను సులభతరం చేస్తుంది. చూషణ ముగింపులో ఉన్న ప్రీ-కంప్రెషన్ టర్బైన్ NPSH అవసరాలను సమర్థవంతంగా తగ్గిస్తుంది, పేలవమైన చూషణ పరిస్థితులలో కూడా స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది. కాంపాక్ట్ స్ట్రక్చర్ మరియు మృదువైన ఆపరేషన్తో, ఈ ఎల్పిజి మల్టీస్టేజ్ పంప్ నిరంతర హెవీ డ్యూటీ సర్వీస్కు అనుకూలంగా ఉంటుంది.
ఈ ఎల్పిజి మల్టీస్టేజ్ పంప్ సిలిండర్ ఫిల్లింగ్కు, ఎల్పిజిని పై-గ్రౌండ్ స్టోరేజీ ట్యాంకుల నుండి పంపింగ్ చేయడానికి మరియు ట్యాంకర్ ట్రక్కు లోడింగ్ మరియు అన్లోడ్ చేయడానికి అనుకూలంగా ఉంటుంది. ఇది LPG, కిరోసిన్, డీజిల్ మరియు ఇతర ద్రవాలతో సహా పలు రకాల మీడియాను నిర్వహిస్తుంది.
Q1: lpg మల్టీస్టేజ్ పంప్ ఎందుకు పనిచేయదు?
A1: మోటార్ను తనిఖీ చేయండి మరియు జామింగ్ కోసం పంప్ బాడీని తనిఖీ చేయండి (విదేశీ వస్తువులు లేదా అసమతుల్యమైన టై బోల్ట్లు).
Q2: lpg మల్టీస్టేజ్ పంప్ ఎందుకు ఎక్కువగా వైబ్రేట్ అవుతుంది?
A2: మోటారు మరియు పంప్ మధ్య అమరికను తనిఖీ చేయండి - మౌంటు గింజలు మరియు మధ్య ఎత్తు స్థిరత్వాన్ని ధృవీకరించండి.
Q3: lpg మల్టీస్టేజ్ పంప్ నుండి లీకేజీని ఎలా పరిష్కరించాలి?
A3: మెకానికల్ సీల్ను తనిఖీ చేయండి (నష్టం లేదా తప్పు ఎత్తు - ప్రామాణిక 2.5mm±0.5mm) మరియు ధరించడానికి O-రింగ్లను తనిఖీ చేయండి.
